Prohlídky
ocelových
konstrukcí

V případě, že jste vlastník či provozovatel ocelové konstrukce máte povinnost dle stavebního zákona 283/2021 konstrukci udržovat po celou dobu jejich existence - §167.

Dokladem o údržbě ocelových konstrukcí jsou pravidelné prohlídky ocelových konstrukcí dle „ČSN 73 2604 – Ocelové konstrukce – Kontrola a údržba ocelových konstrukcí pozemních a inženýrských staveb“. Prohlídky se provádí pravidelně, dle předem stanovených intervalů dle typu a provozu konstrukce (kalkulačka). Pravidelné prohlídky zajistí provozovateli přehled o technickém stavu konstrukce a tím předejde budoucím negativním událostem jako jsou odstávky, mimořádné havárie a v extrémním případě ztráty na životech.

Další povinnosti provozovatele, které vyplývají ze stavebního zákona:

DÁLE V PŘÍPADĚ ŽE:

1. Dojde ke vzniku nové konstrukce a pro provoz existující konstrukce
   V rámci přejímky nové konstrukce se provede dle ČSN 73 2604 výchozí prohlídka ocelové konstrukce. Rovněž se výchozí prohlídka provede u existujících konstrukcí, kde nejsou k dispozici záznamy a výsledky výchozí prohlídky.
2. Budou provedeny stavební úpravy či rekonstrukce stávající konstrukce
   V rámci zpracování prováděcí projektové dokumentace a před zahájením realizace by měla být provedena mimořádná prohlídka ocelové konstrukce dle ČSN 73 2604.
3. Havárie nebo mimořádné události
   Dle ČSN 73 2604 je nutné zpracovat mimořádnou prohlídku, pokud dojde k mimořádným událostem jako jsou: Požár, výbuch, úder blesku, pád břemena na konstrukci, náraz dopravního prostředku, poškození vandaly, teroristický čin, povodeň nebo zaplavení, lavina, sesuv, technické nebo přírodní seizmické události, přetížení sněhem nebo ledem, pokles v důsledku důlní činnosti, krasových jevů apod.
   U vysokých nebo štíhlých konstrukcí po mimořádném zatížení větrem a při zjištění rezonančního kmitání nebo jiných jevů aerodynamické či aeroelastické nestability.

CÍLE PROHLÍDKY OCELOVÉ KONSTRUKCE

1. Kontrola geometrického tvaru konstrukce, poloha a úplnost konstrukce, lokální čí globální deformace, kmitání konstrukce
2. Kontrola dokumentace ocelové konstrukce
   1. Dokumentace pro provádění stavby a dokumentace skutečného provedení
   2. Výrobně technická dokumentace a další dokumentace ocelové konstrukce
   3. Náhradní dokumentace
   4. Provozní dokumentace
   5. Zápis o provedených prohlídkách
   6. Předpis pro kontrolu a údržbu
   7. Provozní a manipulační řád
3. Kontrola svarových a šroubových spojení
4. Kontrola výskytu trhlin a únavových trhlin u dynamicky namáhaných konstrukcí
5. Kontrola kotvení konstrukce

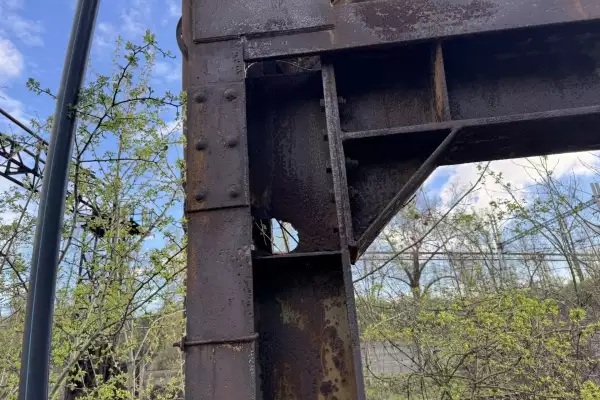

6. Kontrola povrchové protikorozní ochrany a koroze

DRUHY PROHLÍDEK DLE ČSN 73 2604

1. VÝCHOZÍ PROHLÍDKA
   Výchozí prohlídka se provede v rámci přejímky nové konstrukce nebo u starších konstrukcí, kde není k dispozici záznam, s výsledky výchozí prohlídky, nebo kde neexistuje řádná provozní dokumentace. Výchozí prohlídka zahrnuje kontrolu podle 6.1.2 a 6.2.2. Kontroluje se zejména soulad konstrukce s dokumentací, úplnost konstrukce, kvalita svarů a šroubových, nýtových a čepových spojů a protikorozní ochrana…. Prohlídka dále zahrnuje kontroly požadované v projektové dokumentaci, případně předpisem pro kontrolu a údržbu.
   6.1.2 – Kontrola úplnosti a správnosti dokumentace

   Kontrola dokumentace spočívá v posouzení, zda dokumentace obsahuje veškeré potřebné dokumenty konstrukce. Kontroluje se, zda je k dispozici dokumentace alespoň v rozsahu „náhradní dokumentace“. Dále se kontroluje, zda je dokumentace zpracována podle norem a předpisů platných v době, kdy byly konstrukce navrženy a provedeny. U konstrukcí zařazených do třídy následků CC3, stožárů třídy spolehlivosti 3 a v případě pochybnosti se provede v přiměřeném rozsahu i kontrola věcné správnosti dokumentace a kontrola souladu dílenské dokumentace.

   6.2.2. – Kontrola souladu skutečného stavu konstrukce a zatížení s dokumentací

   Kontrola skutečného stavu konstrukce se provede dle dokumentace zkontrolované ve smyslu 6.1.2. Kontroluje se zejména geometrický tvar, poloha a úplnost konstrukce, dimenze, detaily a působící stále zatížení. Nejsou-li z dokumentace podle 5.2. dostatečně zřejmé mechanické vlastnosti použitého materiálu, provede se ověření těchto vlastností. Dále se konstrukce kontroluje z hledisek použitelnosti, příslušenství a bezpečnostních prvků (schodiště, žebříky, zábradlí, kotvící body, vedení pro zachycovače pádu apod.) a soulad protikorozní ochrany s dokumentací.

2. BĚŽNÁ PROHLÍDKA
   V rámci běžné prohlídky se provede kontrola podle 6.2.2 v návaznosti na předchozí prohlídky. Při této kontrole se nosná konstrukce s příslušenstvím kontroluje vizuálně, případně za použití jednoduchých nástrojů. Provede se také kontrola podle 6.2.7.

   Kontroluje se:

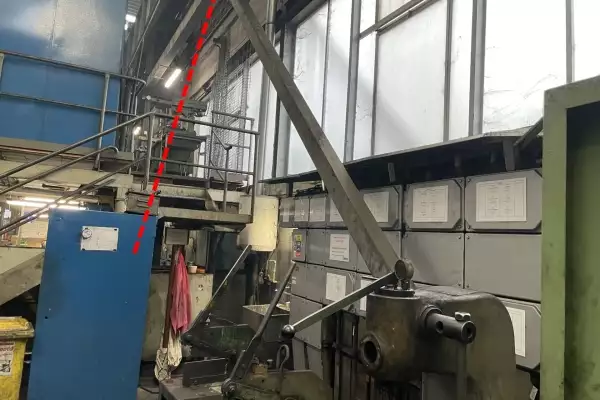

   • Zda konstrukce nevykazuje nadměrné deformace, hlučnost nebo kmitání při provozu; v případě pochybností se zaměří geometrický tvar konstrukce a výsledky se porovnají se zaměřením v rámci výchozí prohlídky a/nebo se provede měření dynamické odezvy konstrukce;
   • Kotvení konstrukce;

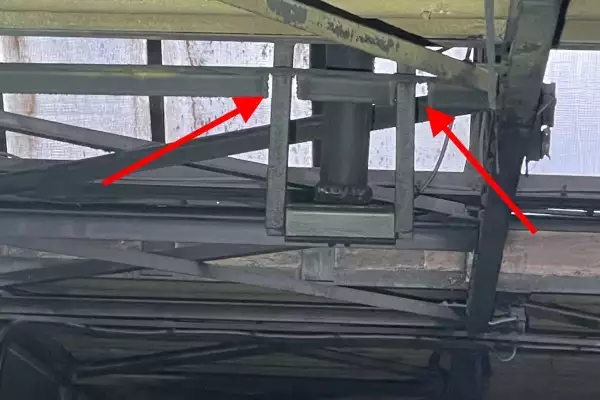

   • Zda nedošlo k poškození prvků a detailů konstrukce;

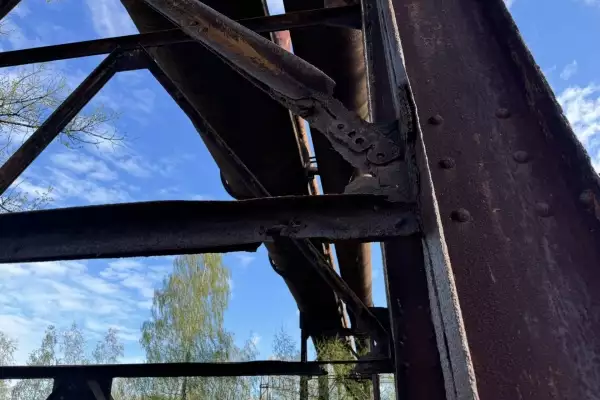

   • Vizuálně se kontrolují šroubové, čepové, nýtové a svarové spoje;
   • Stav protikorozní ochrany;

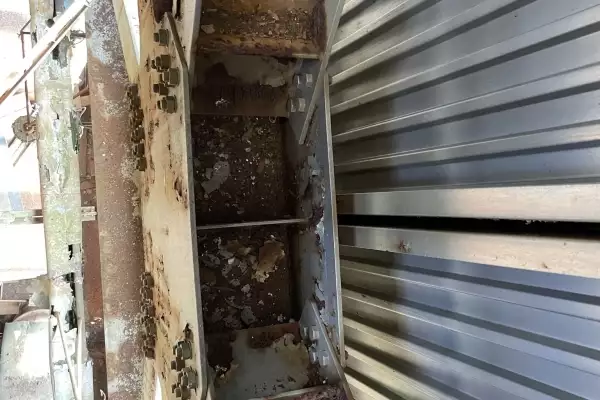

   • Zda nedošlo k významnému koroznímu poškození konstrukce;
   • Apod…
   6.2.7 – Prohlídka použitelnosti

   Jedná se o prohlídku konstrukcí související s jejich provozem, kontrolu deformací, kmitání, prohlídku příslušenství a bezpečnostní prvků (tribuny, schodiště, žebříky, zábradlí, kotvící body, vedení pro zachycovače pádu)

3. PODROBNÁ PROHLÍDKA
   V rámci podrobné prohlídky se spolu s úkony podle 6.2.4 (běžná prohlídka) provede kontrola dokumentace podle 6.1.2. Dále se má zaměřit geometrický tvar konstrukce a změří se případné korozní úbytky. U dynamicky namáhaných konstrukcí se provede defektoskopická kontrola svarů a detailů určených v předpisu pro kontrolu a údržbu nebo doporučených při statickém přepočtu nebo posudku.
4. MIMOŘÁDNÁ PROHLÍDKA
   Mimořádná prohlídka se provede v případě závažných zjištění při pravidelné (běžné a podrobné) prohlídce, případně po mimořádné události, která mohla způsobit poškození konstrukce. Jedná se zejména o požár, výbuch, úder blesku, pád břemena na konstrukci, náraz dopravního prostředku, poškození vandaly, teroristický čin, povodeň nebo zaplavení, lavina, sesuv, technické nebo přírodní seizmické události, přetížení sněhem nebo ledem, pokles v důsledku důlní činnosti, krasových jevů apod. U vysokých nebo štíhlých konstrukcí po mimořádném zatížení větrem a při zjištění rezonančního kmitání nebo jiných jevů aerodynamické či aeroelastické nestability.

INTERVALY PROHLÍDEK

Norma ČSN 73 2604 stanovuje intervaly prohlídek dle třídy následků

• Pro konstrukce ve třídě následků CC2 a CC1 se běžná prohlídka provádí jedenkrát za 5 let, podrobná prohlídka se provádí na základě doporučení běžné nebo mimořádné prohlídky, nejméně jedenkrát za 10 let
• Pro konstrukce ve třídě následků CC3 a u konstrukcí dynamicky namáhaných – běžná prohlídka jedenkrát za rok, podrobná prohlídka jedenkrát za 5 let
• Konstrukce pohyblivých tribun se kontrolují nejméně 3krát za rok
• U stožárů a komínů se běžná prohlídka provádí po roce provozu a dále nejpozději 3 roky po poslední prohlídce. Podrobná prohlídka jedenkrát za 5 let

Připravili jsme kalkulačku, která Vám pomůže zatřídit Vaší konstrukci a stanovit potřebné intervaly prohlídek.

HODNOCENÍ KONSTRUKCE

Norma ČSN 73 2604 nepředepisuje konkrétní slovní hodnocení stavu konstrukce. A proto pro hodnocení stavebního stavu lze analogicky použít hodnocení převzaté z normy „ČSN 73 6221 – Prohlídky mostů pozemních komunikací“.

HODNOCENÍ PROVOZUSCHOPNOSTI DLE ČSN ISO 13 822

Konstrukce navržené a provedené na základě dříve platných norem, nebo pokud nebyly normy použity, navržené a provedené na základě osvědčených stavebních postupů, se mohou považovat za provozuschopné pro budoucí použití za předpokladu, že:

• Pečlivá prohlídka neodhalí žádné známky významného poškození, přetížení, degradace nebo přetvoření;
• V průběhu dostatečně dlouhého časového období konstrukce vykazuje uspokojivou způsobilost s ohledem na výskyt poškození, přetížení, degradace, přetvoření nebo kmitání;
• Nenastanou změny v konstrukci nebo ve způsobu jejího využívání, které by mohly významně změnit zatížení včetně zatížení vlivem prostředí na konstrukci nebo její části;
• Očekávaný proces degradace, stanovený s přihlédnutím k současnému stavu a plánované údržbě, neohrožuje významně trvanlivost konstrukce

OPRÁVNĚNÍ K PROHLÍDKÁM

Prohlídky provádí osoby s odpovídající kvalifikací pro příslušný druh kontrolního úkonu, školením bezpečnosti práce s prokazatelně pro tento účel uspokojivým zdravotním stavem. V případě nedestruktivních kontrol svarů se vyžaduje kvalifikace osob stanovená v ČSN EN 1090-2+A1.

Kontrolu dokumentace, posudky a přepočty může provádět osoba se stejným oprávněním jako osoba oprávněná konstrukci navrhovat ve smyslu příslušného právního předpisu „zákon 183/2006 Sb.“ a dále osoby k tomu oprávněné jinak (soudní znalci apod…)
